Placa Rele 3 Canales para Raspberry Pi

Sobre este artículo

La placa de relé RPi le da a su Pi la capacidad de controlar dispositivos de alto voltaje / alta corriente, hace que los electrodomésticos normales se vuelvan inteligentes fácilmente.

Descripción del producto

• Cabezal de extensión GPIO estándar de 40 pines de Raspberry Pi, compatible con placas de la serie Raspberry Pi
• Relés de alta calidad, cargas de hasta 5 A 250 V CA o 5 A 30 V CC
• Aislamiento de fotoacoplamiento, evita la interferencia del circuito de alto voltaje
• LED integrados para indicar el estado de los relés
• Puente de control de relés, permite controlar los relés mediante pines personalizados distintos de los pines predeterminados
• Viene con recursos de desarrollo, incluidos ejemplos en wiringPi, WebioPi, shell, python y bcm2835

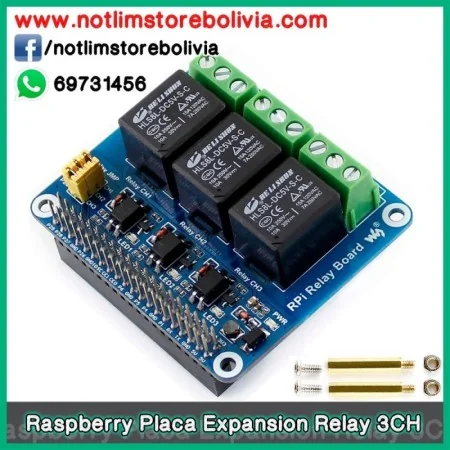

1. Interfaz GPIO de Raspberry Pi: para conectar Raspberry Pi
2. Terminal de tornillo de relé: para conectar dispositivos de destino
3. Relés
4. Fotoacoplador: PC817
5. Indicador de relé
   • LED encendido: el relé NC está abierto, NO está cerrado
   • LED apagado: el relé NC está cerrado, NO está abierto
6. Indicador de encendido
7. Puente de control de relé
   • acorta el puente: controla los relés por E/S de forma predeterminada que se usan en el código de ejemplo
   • abrir el puente: controle los relés mediante E/S personalizadas a través de cables de puente
